| Dostupnosť: | 2-3 týždňe |
| Návod: | AJ |
| Záruka: | 24 mesiacov |
| GW Instek PPH-1503D | ||
| výstup | ||
| Kanály | CH1 | CH2 |
| Napätie | 0 - 15 V | 0 - 12 V |
| Prúd | 0 - 5 A (9 V) 0 - 3 A (15 V) | 0 - 1,5 A |
| Výkon | 45 W | 18 W |
| Doba nábehu | 0,20 ms (10 % - 90 %) | |
| Doba zostupu | 0,30 ms (90 % - 10 %) | |
| Stabilita napätia | 0,01 % + 3 mV | |
| Doba ustálenia prechodovej charakteristiky (odozva na zmenu záťaže 1000 %) | < 40 µs (odchýlka < 100 mV, zadný panel) < 50 µs (odchýlka < 100 mV, predný panel) < 80 µs (odchýlka < 20 mV) | |
| Vstavaný digitálny voltmeter | ||
| Rozsah napätia | - | 0 - 20 V DC |
| Rozlíšenie napätia | - | 1 mV |
| Limitné napätie | - | -3 V, +22 V |
| Meranie prúdových pulzov | ||
| Nastavenie triggeru | 5 mA - 5 A, krok 5 mA | 5 mA - 1,5 A, krok 5 mA |
| Nastavitelná doba integrácie | 33 µs - 833 ms, krok 33 µs | |
| Ostatné parametre | ||

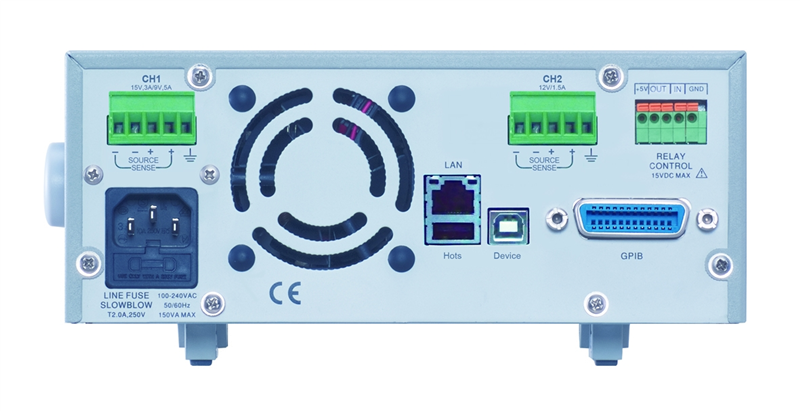

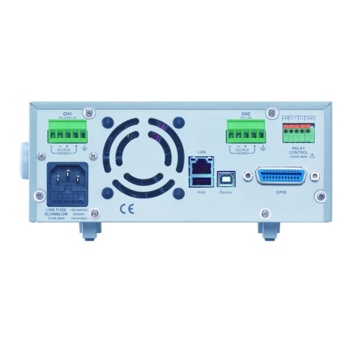

| Svorky výstupného napätia | predný a zadný panel | iba zadný panel |
| Svorky voltmetru | - | zadný panel |
| Komunikačné rozhranie | GPIB / USB / LAN | |
| Napájacie napätie | 90 - 264 V AC, 50/60 Hz | |
| Rozmery | 222 x 86 x 363 mm, hmotnost cca. 4,5 kg | |

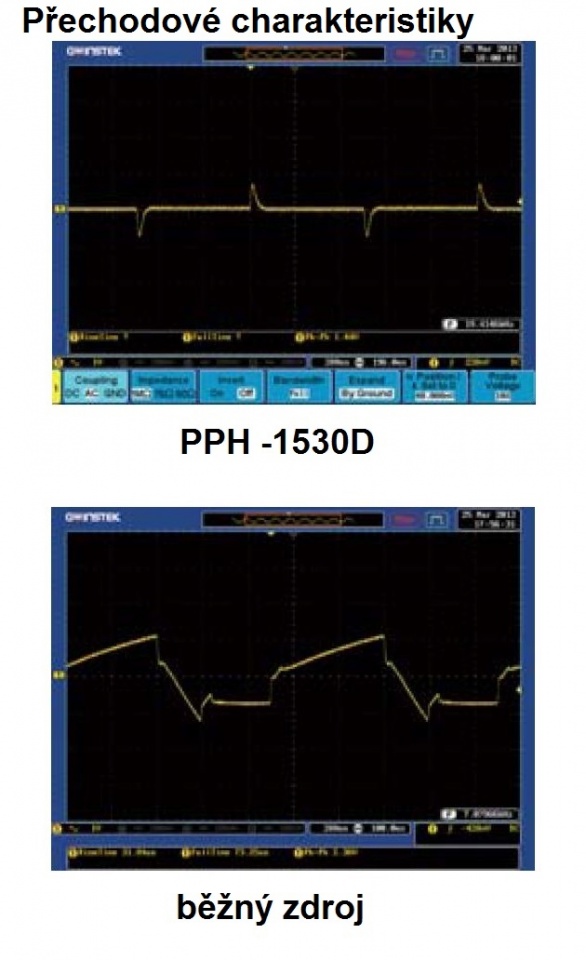

Dvoukanálový DC zdroj PPH-1503D je vybaven obvody uzpůsobenými pro rychlou odezvu, což zajišťuje stabilizaci napětí i při náhlé změně výstupního zatížení zdroje (s odchylkou < 100 mV do 40 µs, odchylka < 20 mV do 80 µs). Doba náběhu < 20 µs a doba sestupu < 30 µs je až stokrát rychlejší než u běžných zdrojů. Díky tomu zdroj vždy rychle dodává stabilní požadované napětí.
Dvojkanálový DC zdroj PPH-1503D je vybavený obvodmi prispôsobenými pre rýchlu odozvu, čo zaisťuje stabilizáciu napätia aj pri náhlej zmene výstupného zaťaženia zdroja (s odchýlkou < 100 mV do 40 µs, odchýlka < 20 mV do 80 µs). Doba nábehu < 20 µs a doba zostupu < 30 µs je až stokrát rýchlejšia ako u bežných zdrojov. Vďaka tomu zdroj vždy rýchlo dodáva stabilné požadované napätie.
Vnútorný vzorkovací obvod so vzorkovaním 64 K vzoriek/s umožňuje meranie prúdových pulzov bez nutnosti využitia osciloskopu. To je vhodné na meranie a testovanie zariadení ako sú napríklad mobilné telefóny a bezdrôtové zariadenia, pri ktorých dochádza k rýchlym zmenám v odbere prúdu rádovo stoviek µs až desiatok ms. Zdroj poskytuje možnosť dlhšie trvajúceho integračného merania prúdu pre meranie priemernej spotreby počas určitého časového úseku. Vďaka presnému meraniu je možné merať spotrebu po celú dobu testovania zariadenia.
Medzi ďalšie funkcie PPH-1503D patrí simulácia batérie pomocou ekvivalentného obvodu s nastaviteľným vnútorným odporom. Odpor môže byť nastavený v rozsahu 0 - 1 Ω s krokom 1 m Ω. Zdroj môže slúžiť aj ako elektronická záťaž a umožňuje vykonávať aj vybíjacie testy. Vďaka týmto funkciám je možné pomocou jedného prístroja PPH-1503D napríklad otestovať nabíjanie batérie aj simuláciu záťaže pri testovaní vybíjania. Zdroj obsahuje funkcie ochrany OVP, OTP a OCP.

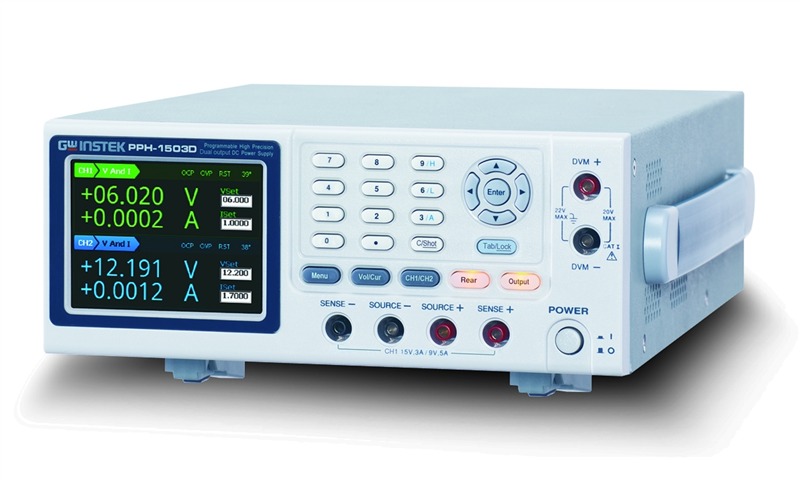

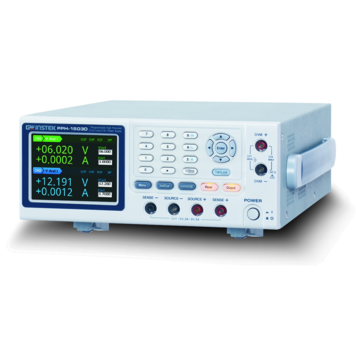

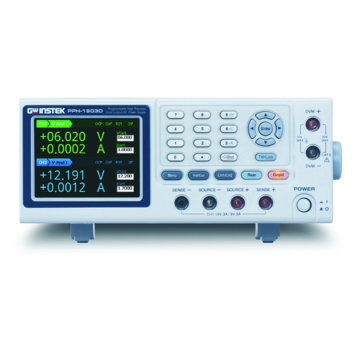

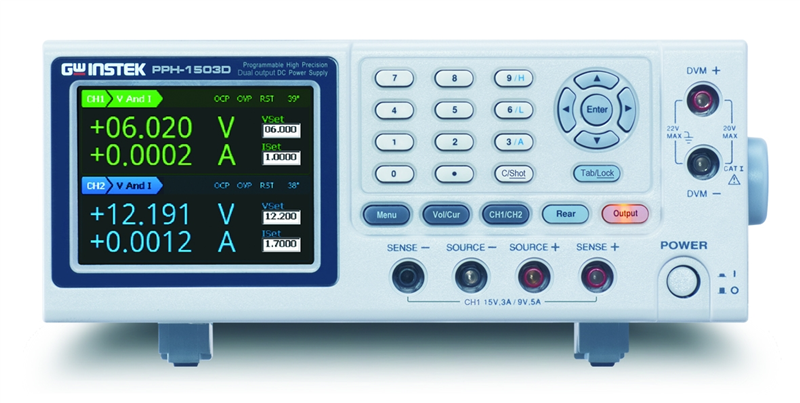

Sekvenčná funkcia umožňuje užívateľovi nastaviť až 1000 krokov pre nastavenie napätia zdroja s nastaviteľnou dobou jednotlivých krokov od 0,001 s do 3600 s rozlíšením 0,001 s. Prístroje je ďalej vybavený vstavaným presným digitálnym voltmetrom s meracím rozsahom 0 - 20 V DC. Voltmeter môže byť tiež ovládaný diaľkovo pomocou SCPI. Na ovládanie slúžia tlačidlá predného panelu a prehľadný 3,5" LCD displej. Pre vzdialené ovládanie slúži komunikačné rozhranie USB, GPIB a LAN. Zdroj má výstupy pre ovládanie externých relé.
Vďaka mnohým zabudovaným funkciám je zdroj vhodný na použitie vo výrobných linkách, laboratóriách vysokofrekvenčnej techniky, presné meranie prúdu umožňuje využitie pri meraní parametrov elektrolytov, funkcia batérie a záťaže umožňuje testovanie batérií a nabíjačiek, meranie prúdových pulzov je ideálne pre bluetooth a mobilné komunikačné zariadenia.
