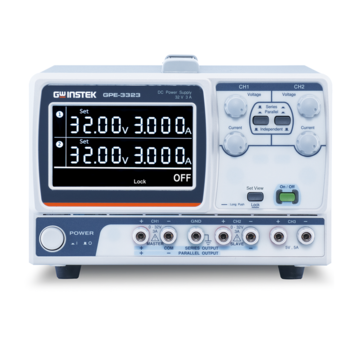

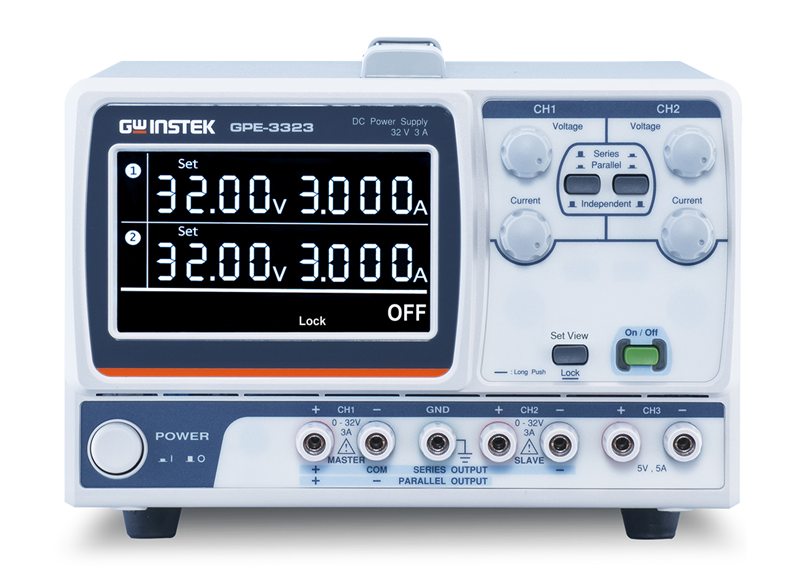

Lineárny jednosmerný zdroj GW Instek GPE-3323

Dostupnosť:	2-3 týždňe
Návod:	AJ
Záruka:	24 mesiacov

Jednosmerný zdroj GW Instek GPE-3323, výstupný výkon 217 W, 3 výstupné izolované kanály, presné nastavenie, nízka úroveň šumu, vysoká spoľahlivosť a kompaktná veľkosť. Umožňuje paralelné/sériové prepojenie zdrojov pre zvýšenie výstupného výkonu. Rozhranie pre vzdialené ovládanie Remote I/O.

Návod iba v AJ

Technické parametre

Počet kanálov 3
CH1 - napätie 0 - 32 V; prúd 0 - 3 A
CH2 - napätie 0 - 32 V; prúd 0 - 3 A
CH3 - napätie pevné 5 V, prúd 5 A
Výkon 217 W
Zvlnenie a šum nastaveného napätia < 1 mV rms
Rozlíšenie nastavenia 100 mV / 10 mA

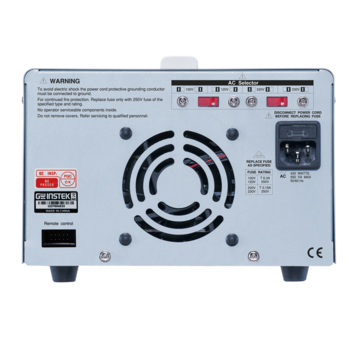

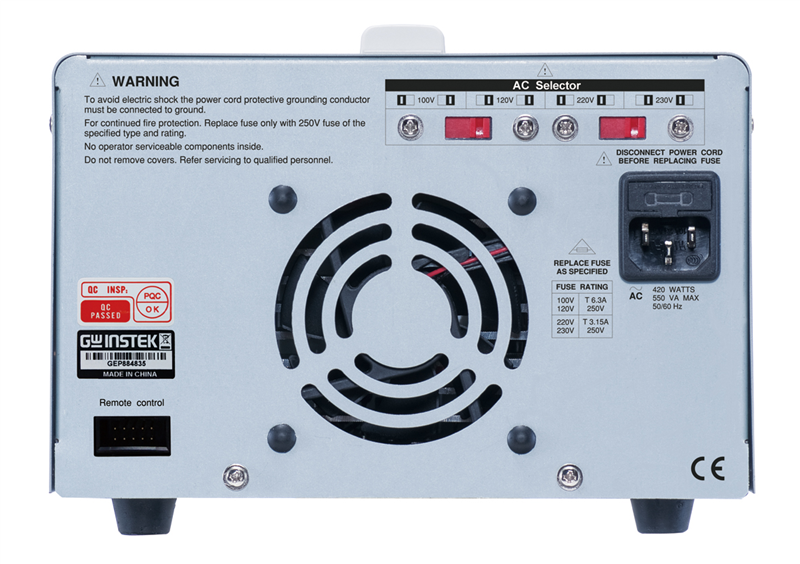

Vzdialené ovládanie pomocou Remote I/O
Tlačidlo LOCK pre uzamknutie ovládania prístroja
Možnosť paralelného/sériového prepojenia viacerých zdrojov pre zvýšenie výkonu (0 - 64 V, 0 - 6 A)
Rozmery 210 x 155 x 306 mm; hmotnosť cca. 7 kg

Obsah balenia

Zdroj GW Instek GPE-3323
Súprava testovacích vodičov
Napájací kábel

Lineárny DC zdroj GPE-3323 predstavuje menší ľahký prístroj, vhodný na použitie v školstve, laboratóriách, servisných službách, vývoji a debuggingu. Má dva izolované nastaviteľné výstupné kanály CH1 a CH2 a jeden pevný kanál CH3. Celkový výkon zdroja je 217 W , CH1 a CH2 môžu dodávať napätie v rozsahu 0 – 32 V a prúd v rozsahu 0 – 3 A, CH3 má fixné napätie 5 V a prúd 5 A.

Každý nastaviteľný výstup funguje v režime konštantného napätia (CV) alebo konštantného prúdu (CC). Zdroje môžu medzi týmito režimami prepínať podľa typu pripojenej záťaže. Zdroje majú ochranu proti preťaženiu a prepólovaniu. Pre uzamknutie nastavenia prístrojov slúži tlačidlo lock. V uzamknutí nie je možné nastavovať parametre zdroja, kým nie je uzamknutie uvoľnené.

Tabuľka: Výstupné parametre a počet kanálov jednotlivých modelov rady GPE-X323

	GPE-4323				GPE-3323			GPE-2323		GPE-1326
kanály	CH1	CH2	CH3	CH4	CH1	CH2	CH3	CH1	CH2	CH1
výstupné napätie	0 - 32 V	0 - 32 V	0 - 5 V	0 - 15 V	0 - 32 V	0 - 32 V	5 V	0 - 32 V	0 - 32 V	0 - 32 V
výstupný prúd	0 - 3 A	0 - 3 A	0 - 1 A	0 - 1 A	0 - 3 A	0 - 3 A	5 A	0 - 3 A	0 - 3 A	0 - 6 A
