Programovateľný AC napájací zdroj GW Instek APS-7100E

Dostupnosť:	2-3 týždňe
Návod:	AJ
Záruka:	24 mesiacov

Napájací zdroj s výstupným výkonom 1000 VA, výstupné efektívne napätie až 310 V, efektívny prúd až 8,4 A. frekvencia 45 – 500 Hz a činiteľ harmonického skreslenia ≤ 0,5 %. Meranie efektívnej hodnoty napätia a prúdu, meranie frekvencie, výkonu a účinníka a amplitúdy prúdu. 4.3\" LCD displej, 10 programovateľných nastavení, OCP, OVP, teplotná ochrana.

Návod iba v AJ

Parametre prístroja

Výstupný výkon 1000 VA
Efektívna hodnota výstupného napätia 0-310 Vrms, rozsah 155 / 310 Vrms
Efektívna hodnota výstupného prúdu až 8,4 A
Špičková hodnota výstupného prúdu až 33,6 A
Výstupná frekvencia 45 - 500 Hz
Meranie Urms, Irms, Ipeak, frekvencia, výkonu a účinníka
Celkové harmonické skreslenie ≤ 0.5 %
TFT LCD 4.3" displej
Reakčná doba < 100 µs
Pracovná teplota 0 - 40 °C
Ochrany OVP, OCP
Ochrana proti prehriatiu
Rozmery 430 x 88 x 560 mm, hmotnosť 38 kg

Obsah balenia

CD s užívateľským návodom
Napájací kábel
Testovacie vodiče GTL-123

Napájací programovateľný striedavý zdroj GW Instek APS-7100E

Vysoko stabilný striedavý zdroj APS-7100E s maximálnym výkonom 1000 VA a činiteľom harmonického skreslenia ≤ 0,5 % predstavuje vhodné zariadenie napríklad na testovanie a vývoj spotrebnej elektroniky a elektroniky v automobilovom priemysle. Prístroj umožňuje meranie 6 veličín - efektívneho napätia V _rms , efektívneho prúdu I _rms , amplitúdu prúdu I _pk , frekvencie (F), výkonu (W), a účinníka (PF).

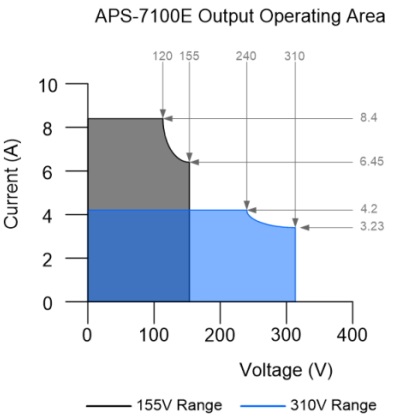

pracovná oblasť zdroja APS-7100E

Obrázok 1: pracovná oblasť striedavého zdroja APS-7100E

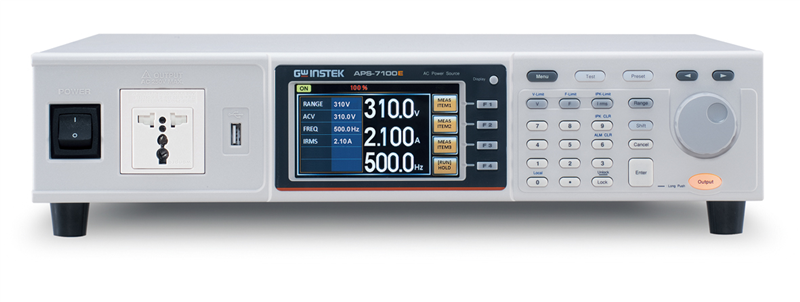

Ovládací panel

Zdroj APS-7100E ponúka jednoduché užívateľské rozhranie v podobe ovládacích tlačidiel a 4,3" LCD displeja. Pri meraní sú hodnoty zobrazené v štandardnom alebo jednoduchom móde. Štandardný mód zobrazuje ako nastavenie zdroja, tak aj výsledky merania. Užívateľ si pomocou funkčných tlačidiel navolí, ktoré merané veličiny budú zobrazené.V jednoduchom móde je zobrazených všetkých 6 meraných veličín zároveň.

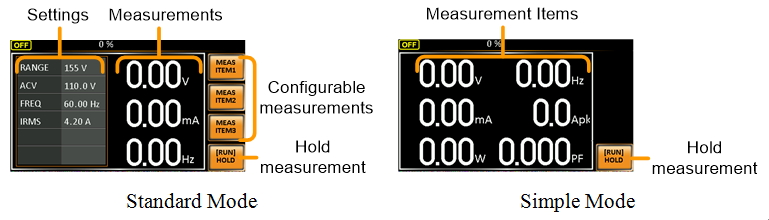

control panel modes APS-7100E

Obrázok 2: Štandardný a jednoduchý mód zobrazenia

Testovací režim

APS-7100E poskytuje nielen stabilný AC napájací zdroj, ale aj testovací mód, v ktorom je možné simulovať náhly výpadok prúdu, nárast alebo pokles napätia, a abnormality vo frekvencii. Test môže byť vykonávaný samostatne alebo cyklicky. Každý test sa skladá zo 6 fáz, ktoré definujú priebeh testu.

testovací rezim APS-7100E
