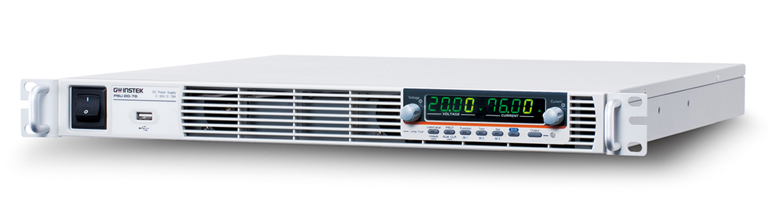

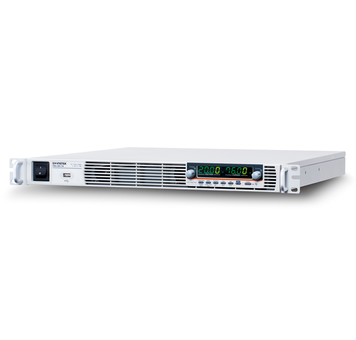

Programovateľný DC zdroj GW INSTEK PSU 6-200

Dostupnosť:	2-3 týždňe
Návod:	AJ
Záruka:	24 mesiacov

Programovateľný jednosmerný zdroj GW INSTEK PSU 6-200, výkon 1200W, napätie 6V, prúd 0 – 200A, sériové / paralelné radenie zdrojov, funkcia CC / CV, nastaviteľná rýchlosť prebehu, nadprúdová / prepäťová / tepelná ochrana, komunikačné rozhranie USB, -232 & 485, GPIB, LabVIEW ovládacie aplikácie.

Návod iba v AJ

Parametre prístroja

výstupné napätie 0 - 6 V
výstupný prúd 0 - 200 A
výstupný výkon 1200 W
napäťová presnosť 0.05 % + (mV) 3 mV
prúdová presnosť 0.2 % + (mA) 200mA
napäťové rozlíšenie 0.2 mV
prúdové rozlíšenie 6 mA
sériové / paralelné spájanie zdrojov
nastaviteľná rýchlosť prebehu
funkcia konštatného prúdu (CC) / konštatného napätia (CV)
pracovná teplota 0-50°C
komunikačné rozhranie USB, LAN, RS-232 & 485, GPIB
rozmer 423 x 43.6 x 447.2 mm
váha 8.7kg

Balenie obsahuje

programovateľný zdroj GW INSTEK PSU
CD s programovacím manuálom
rýchly sprievodca ovládania
kryt výstupných svoriek
LabVIEW ovládač
návod iba v anglickom jazyku
záruka 36 mesiacov

Použitie

laboratóriá a školská výučba
testovanie kvality a chýb prístrojov
výskum

Rada programovateľných DC zdrojov GW INSTEK PSU

Rada programovateľných DC zdrojov PSU firmy GW INSTEK obsahuje 5 modelov s napäťovým rozsahom 6 - 60V a výkonom až 1520W.
Jednotlivé prístroje je možné paralelne (max 4) a sériovo (max 2) spájať pre dosiahnutie väčších výstupných prúdov alebo napätia.

sériové radenie			paralelné radenie
	1 zdroj	2 zdroje	1 zdroj	2 zdroje	3 zdroje	4 zdroje
model
PSU 6 - 200	6 V / 200 A	12 V / 200 A	6 V / 200 A	6 V / 400 A	6 V / 600 A	6 V / 800 A
PSU 12.5 - 120	12.5 V / 120 A	25 V / 120 A	12.5 V / 120 A	12.5 V / 240 A	12.5 V / 360 A	12.5 V / 480 A
PSU 20 - 76	20 V / 76A	40 V / 76 A	20 V / 76A	20 V / 152A	20 V / 228 A	20 V / 304 A
PSU 40 -38	40 V / 38 A	80 V / 38 A	40 V / 38 A	40 V / 76 A	40 V / 114 A	40 V / 152 A
PSU 60 - 25	60 V / 25 A	120 V / 25A	60 V / 25 A	60 V / 50 A	60 V / 75 A	60 V / 100 A

Vďaka funkcii riadenia napätia CV a prúdu CC je možné nastaviť najvyššiu dovolenú hodnotu výstupu a tým je prepojené zariadenie ochránené pred napäťovým nárazom a poškodením. Predvolený pracovný režim je CV mód.

Nadprúdová a prepäťová ochrana je nastaviteľná v rozsahu od 10 do 110% (predvolené) menovitej hodnoty.

Pomocou aplikácie LabVIEW je možné ovládať GW INSTEK PSU diaľkovo a stiahnuť namerané dáta do počítača.
