Programovateľný DC zdroj GW Instek PSW 80-13,5

Technické parametre

• výstupné napätie 0 až 80 V, prúd 0 až 13,5 A
• výstupný výkon 360 W
• režim konštatného napätia a prúdu
• nastaviteľná rýchlosť prebehu
• ochrana OVP, OCP a OHP
• možnosť sériového (2 zdroje) a paralelného (3 zdroje) radenia
• zvlnenie 7 mVrms
• presnosť nastavenia napätia 0,05 % + 10 mV
• presnosť nastavenia prúdu 0,1 % + 30 mA
• rozlíšenie napätia/prúdu 1 mV/1 mA (pri ovládaní z PC)
• tlačidlo zap./vyp. výstupu
• LAN, USB a analógové rozhranie
• voliteľne GPIB-USB adaptér
• LabView ovládač
• návod iba v anglickom jazyku
• záruka 24 mesiacov

Rada DC zdrojov GW Instek PSW

Rada PSW ponúka jednovýstupové, spínané zdroje s maximálnym výstupným výkonom 1080W. V uvedenom rade je výber zo 6 typov zdrojov s dvoma maximálnymi výstupnými napätiami 30V a 80V, výstupné výkony potom môžu byť 360W, 720W a spomínaných 1080W. Zdroje, pretože sú viacrozsahové, tak umožnia pokryť širšie spektrum aplikácií, navyše je možné ich sériové a paralelné zapojenie. Pri sériovom radení je možné prepojiť dva zdroje u paralelného zapojenia sa jedná o prepojenie max. troch zdrojov.

Zdroje PSW pracujú v režime konštantného prúdu či konštantného napätia. Pri štandardných napájacích zdrojoch dochádza pri prechode z režimu konštantného napätia na režim konštantného prúdu k špičkám, ktoré sa dajú demonštrovať napr. pri pripojení LED diódy. Pri zdrojoch PSW je možné vybrať prioritu režimu konštantného prúdu a predísť vzniku prúdovej špičky s cieľom ochrániť testované zariadenie.

Prístroje sú štandardne vybavené rozhraniami USB a LAN, príplatkovo je možné objednať aj GPIB-USB rozhranie. Ku všetkým rozhraniam je možné získať LabView ovládač a PC program s možnosťou ukladania dát (tzv. DataLogging). Samozrejmosťou je pre túto kategóriu zdrojov analógové ovládanie a meranie. Príslušný konektor je osadený na zadnej strane prístroja. Analógovým ovládaním môžeme riadiť výstupné napätie zdroja, a to buď externým napätím alebo vonkajším odporom, alebo môžeme riadiť zapnutie a vypnutie výstupu. Na iných pinoch rovnakého konektora je k dispozícii výstup pre meranie výstupného napätia a prúdu zdroja.

Ďalšou špecialitou, ktorú rada PSW ponúka, je možnosť nastavenia rýchlosti prebehu pre výstupné napätie alebo prúd. Funkcia oneskoreného zapnutia/vypnutia výstupu umožňuje nastaviť presný čas oneskorenia, ktorým zapneme či vypneme výstup zdroja. Túto funkciu prevažne využijete pri spojení viacerých PSW zdrojov a pri potrebe generovať viac hladín výstupného napätia.

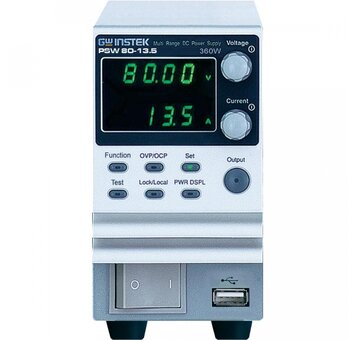

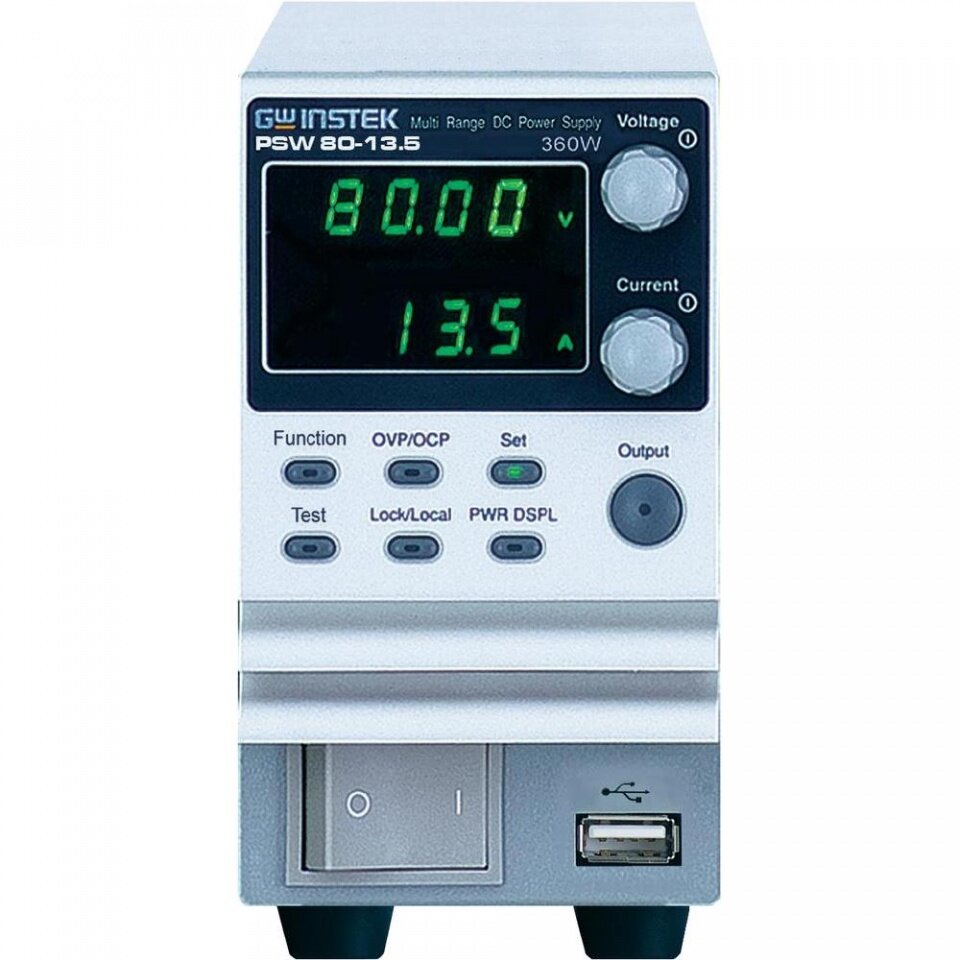

Na ovládanie prístroja sú na prednom paneli osadené dva potenciometre pre nastavenie výstupného prúdu a napätia, tieto hodnoty sú zobrazované na dvojriadkovom LED displeji. Na ovládanie ďalších funkcií slúži 6 funkčných tlačidiel (napr. výber pracovného režimu) a posledným je tlačidlo aktivácie výstupu.

Výstupy zdrojov sú štandardne osadené skrutkovými svorkami na zadnej strane, ako príslušenstvo je možné objednať panel so svorkami umožňujúci pripojenie testovaného zariadenia z prednej strany. Veľkosť zdrojov je navrhnutá tak, aby boli jednoducho vstavateľné do racku. Na šírku 19" racku je možné vedľa seba naskladať 6ks zdrojov s výkonom 360W, 3ks zdrojov s výkonom 720W alebo 2ks zdrojov s výkonom 1080W.
