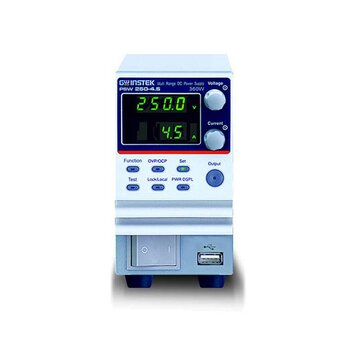

Programovateľný DC zdroj GW Instek PSW 250-4,5

Dostupnosť:2-3 týždňe
Návod:AJ
Záruka:24 mesiacov
Jednovýstupový, spínaný DC programovateľný zdroj PSW 250-4.5 s výkonom 360W. Výstupné napätie 0 až 250V, prúd 0 až 4,5A. Zdroj poskytuje konštantný výkon v celom rozsahu výstupného napätia a prúdu. K dispozícii je ovládač pre LabView.
EN
Návod iba v AJ
1 387 € bez DPH1 678,27 € vrátane DPH

Technické parametre

  • výstupné napätie 0 až 250 V, prúd 0 až 4,5 A
  • výstupný výkon 360 W
  • režim konštatného napätia a prúdu
  • nastaviteľná rýchlosť prebehu
  • ochrana OVP, OCP a OHP
  • možnosť paralelného radenia (3 zdroje)
  • zvlnenie 15 mVrms
  • tlačidlo zap./vyp. výstupu
  • LAN, USB a analógové rozhranie
  • voliteľne GPIB-USB adaptér
  • LabView ovládač
  • návod iba v anglickom jazyku
  • záruka 24 mesiacov



Rada DC zdrojov GW Instek PSW

Rada PSW ponúka jednovýstupové, spínané zdroje s maximálnym výstupným výkonom 1080W. V uvedenom rade je výber z 9 typov zdrojov s dvoma maximálnymi výstupnými napätiami 30V, 80V a 160V, výstupné výkony potom môžu byť 360W, 720W a spomínaných 1080W. Zdroje, pretože sú viacrozsahové, tak umožnia pokryť širšie spektrum aplikácií, navyše je možné ich sériové a paralelné zapojenie. Pri sériovom radení je možné prepojiť dva zdroje u paralelného zapojenia sa jedná o prepojenie max. troch zdrojov.

PSW pracovná oblasť

Zdroje PSW pracujú v režime konštantného prúdu či konštantného napätia. Pri štandardných napájacích zdrojoch dochádza pri prechode z režimu konštantného napätia na režim konštantného prúdu k špičkám, ktoré sa dajú demonštrovať napr. pri pripojení LED diódy. Pri zdrojoch PSW je možné vybrať prioritu režimu konštantného prúdu a predísť vzniku prúdovej špičky s cieľom ochrániť testované zariadenie.

Prístroje sú štandardne vybavené rozhraniami USB a LAN, príplatkovo je možné objednať aj GPIB-USB rozhranie. Ku všetkým rozhraniam je možné získať LabView ovládač a PC program s možnosťou ukladania dát (tzv. DataLogging). Samozrejmosťou je pre túto kategóriu zdrojov analógové ovládanie a meranie. Príslušný konektor je osadený na zadnej strane prístroja. Analógovým ovládaním môžeme riadiť výstupné napätie zdroja, a to buď externým napätím alebo vonkajším odporom, alebo môžeme riadiť zapnutie a vypnutie výstupu. Na iných pinoch rovnakého konektora je k dispozícii výstup pre meranie výstupného napätia a prúdu zdroja.

Ďalšou špecialitou, ktorú rada PSW ponúka, je možnosť nastavenia rýchlosti prebehu pre výstupné napätie alebo prúd. Funkcia oneskoreného zapnutia/vypnutia výstupu umožňuje nastaviť presný čas oneskorenia, ktorým zapneme či vypneme výstup zdroja. Túto funkciu prevažne využijete pri spojení viacerých PSW zdrojov a pri potrebe generovať viac hladín výstupného napätia.

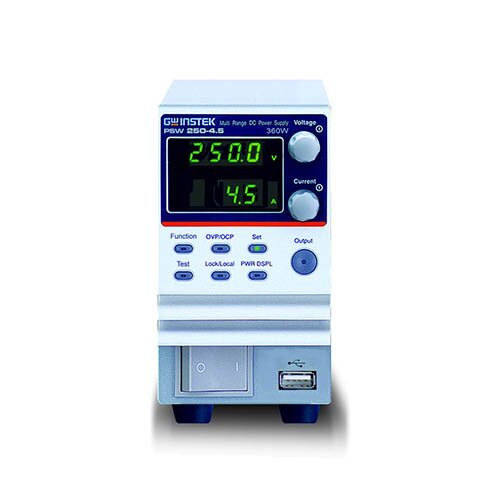

Na ovládanie prístroja sú na prednom paneli osadené dva potenciometre pre nastavenie výstupného prúdu a napätia, tieto hodnoty sú zobrazované na dvojriadkovom LED displeji. Na ovládanie ďalších funkcií slúži 6 funkčných tlačidiel (napr. výber pracovného režimu) a posledným je tlačidlo aktivácie výstupu.

Výstupy zdrojov sú štandardne osadené skrutkovými svorkami na zadnej strane, ako príslušenstvo je možné objednať panel so svorkami umožňujúci pripojenie testovaného zariadenia z prednej strany. Veľkosť zdrojov je navrhnutá tak, aby boli jednoducho vstavateľné do racku. Na šírku 19" racku je možné vedľa seba naskladať 6ks zdrojov s výkonom 360W, 3ks zdrojov s výkonom 720W alebo 2ks zdrojov s výkonom 1080W.
