| Dostupnosť: | > ako 3 týždne |
| Poslať dotaz | |
| Návod: | AJ |
| Záruka: | 24 mesiacov |
2-kanálový generátor BK4054B, frekvenčný rozsah 30 MHz, rozlíšenie 1µHz, priebehy sinus, obdĺžnik, pulz, trojuholník, píla, možnosť ľubovoľného arbitráru priebehu s dĺžkou 16k bodov, rozlíšenie 14 bitov a vzorkovanie 150 MSa/s, výstupné napätie 10 Vpp na oboch kanáloch, funkcia modulácie, kombinovanie kanálov, frekvenčný čítač, vnútorná pamäť pre viac ako 1000 priebehov, veľký 4,3“ farebný LCD displej, komunikačné rozhranie USB a LAN.
| Frekvenčné parametre | |
| Sínus & obdĺžnik | 1 µHz - 30 MHz |
| Trojúholník & piía | 1 µHz - 500 kHz |
| Pulz | 1 µHz - 12,5 MHz |
| Voliteľý (arbitrary) | 1 µHz - 12,5 MHz |
| Rozlíšenie | 1 µHz |
| Parametry voliteľného (arbitrary) priebehu | |
| Dĺžka signálu | 16k bodov |
| Vertikálne rozlíšenie | 14 bitov |
| Vzorkovanie | 150 MSa/s |
| Trvanie nástupnej/zostupnej | 6,5 ns (typ.) |
| Jitter (pk-pk) | 8 ns (typ.) |
| Vnútorná pamäť FLASH | 100 MB, uloženie > 1000 signálov |
| Preddefinované priebehy | 196 |
| Výstupné parametre | |
| Rozsah amplitúdy | 2 mVpp - 10 Vpp, < 10 MHz 2 mVpp - 5 Vpp, > 10 MHz |
| Presnosť amplitúdy (10 kHz) | ± (1% + 1 mVpp) |
| Offset | ± 5 V |
| Ostatné parametre | |
| Modulácia | AM, DSB-AM, ASK, FM, FSK, PM, PSK, PWM, Sweep (lineárny, logaritmický) |
| Frekvenčný čítač | 100 mHz - 200 MHz (DC väzba) 10 Hz - 200 MHz (AC väzba) |
| Funkcie | kombinovanie kanálov, tracking, kópia kanálu, harmonický generátor, generátor šumu |
| Displej | 4,3" farevný LCD |

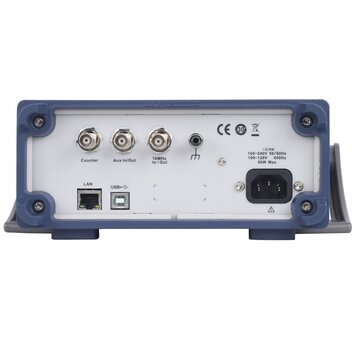

| Rozhranie | USB, LAN, GPIB (voliteľne pomocou adaptéru) |
Dvojkanálový funkčný generátor BK4054B umožňuje generovanie štandardných priebehov signálu ako je sínus, obdĺžnik, trojuholník a píla. Okrem štandardných funkcií je možné generovať užívateľom zadaný ľubovoľný (arbitrary) priebeh signálu s dĺžkou až 16 k bodov, rozlíšením 14 bitov a vzorkovaním 150 MSa/s. Priebeh je možné definovať pomocou užívateľského rozhrania generátora, prípadne je možné využiť až 196 vopred pripravených signálov. Užívateľ má možnosť zadať signál aj pomocou dodávanej LabVIEW aplikácie vo formáte CSV alebo TXT súboru, zadanej matematické funkcie alebo zadať priebeh ručne. Vnútorná FLASH pamäť s kapacitou 100 MB poskytuje dosť priestoru na uloženie viac ako 1000 užívateľských priebehov.

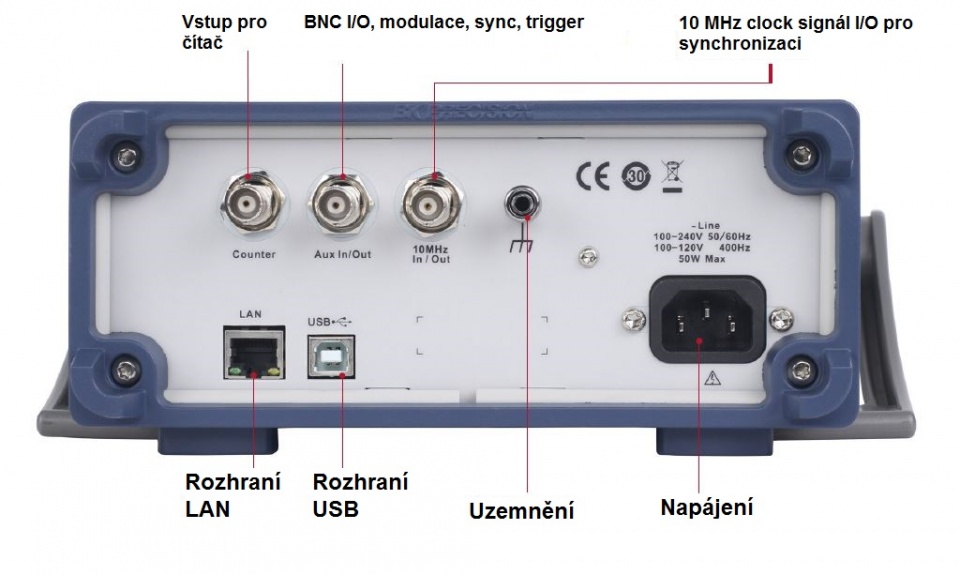

Medzi ďalšie funkcie zariadenia patrí modulácia signálu. K dispozícii je AM a FM modulácia, DSB AM modulácia, ASK, FSK, PSK, PM a PWM modulácie. Ďalej je možné využiť funkciu sweep v lineárnom alebo logaritmickom móde. Generátor má frekvenčný čítač, ktorý umožňuje merať frekvenciu, periódu, striedu a šírku pulzu. Štandardný externý 10 MHz clock výstup umožňuje synchronizáciu generátora s ďalšími prístrojmi.

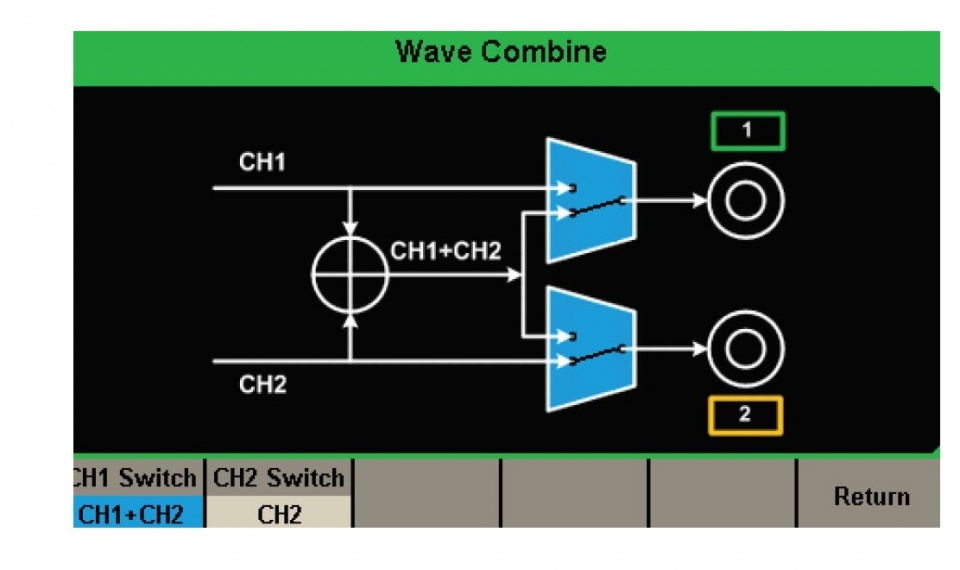

Generátor ponúka pokročilé funkcie pre prácu s kanálmi. Funkcia kopírovania a synchronizácie kanálov dokáže stlačením tlačidla skopírovať nastavené parametre signálu medzi jednotlivými kanálmi, aby bol na ich výstupoch identický signál. Užívateľ môže nastavovať fázu takto generovanej dvojice signálu priamo z čelného panelu. Funkcia kombinovania kanálov umožňuje generovať komplexné priebehy tým, že vnútorne pripočíta oba kanály.
