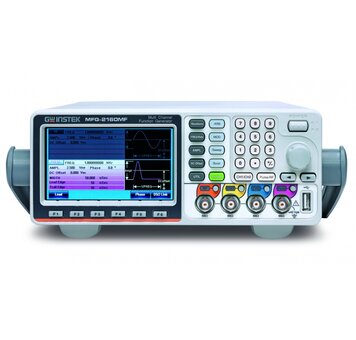

Funkčný generátor GW Instek MFG-2160MF

    Dostupnosť:> ako 3 týždne
      Poslať dotaz
    Návod:AJ
    Záruka:24 mesiacov

    Viackanálový true point-by-point (200 MSa/s, 14 bitov, 16k pamäť) funkčný generátor MFG-2160MF so štyrmi kanálmi. CH1, CH2 s generovaním voliteľného (arbitrárneho) signálu 1 µHz – 60 MHz. Kanál Pulse s nastaviteľným pulzným generátorom do 25 MHz a kanál RF (sínus 1 µHz – 160 MHz, generovanie funkcií a voliteľného signálu). Funkcia spúšťania (trigger), modulačné funkcie a meranie frekvencie. Všetky kanály izolované od zeme. Rozhranie USB.

    EN
    Návod iba v AJ
    783 € bez DPH947,43 € vrátane DPH

    Parametre kanálov CH1 a CH2

    • true point-by-point generátor, vzorkovanie 200 MSa/s, rozlíšenie 14 bitov, pamäť 16k bodov
    • Frekvencia voliteľného priebehu 1 µHz - 60 MHz
    • Frekvencia funkcií - sinus (max. 60 MHz), obdĺžnik (max. 25 MHz), trojuholník a píla (max. 1 MHz)
    • Výstup 1 mVpp - 10 Vpp (do 50 Ω), rozlíšenie 0,1 mV alebo 4 digity, offset ± 5 V

    Parametre kanála Pulse

    • Frekvencia 1 µHz - 25 MHz
    • Výstup 1 mVpp - 2,5 Vpp (do 50 Ω), offset ± 1 V
    • Nastaviteľná frekvencia, strieda, trvanie nábežnej a zostupnej hrany

    Parametre kanála RF

    • Generovanie true point-by-point funkcií a voliteľného priebehu ako pri CH1 a CH2
    • Generovanie signálu sinus až do frekvencie 160 MHz

    Funkcia prístroja

    • 4 výstupné kanály - CH1, CH2, Pulse, RF
    • Generovanie voliteľných (arbitrary) a štandardných funkčných priebehov
    • Výstupné kanály izolované od zeme do 42 V (AC+DC peak)
    • Možnosť zadania priebehu ručne, nahraním *.CSV súboru, alebo pomocou zadarmo dostupného softvéru AWES
    • Uloženie až 10 nastavení prístroja
    • Modulačné funkcie AM, FM, PM, SUM, PWM, FSK, sweep a burst
    • Meranie frekvencie 5 Hz až 150 MHz
    • Funkcia spúšťania (trigger)
    • Rozhranie USB
    • 4,3" TFT displej
    • Rozmery 266 x 107 x 293 mm, hmotnosť 2,5 kg

    Generátor MFG-2160MF

    MFG-2160MF je funkčný generátor so 4 výstupnými kanálmi. Tieto kanály sú CH1 pre generovanie užívateľských priebehov a CH2 pre generovanie štandardných funkcií (na výber je zo 66 uložených funkcií), a kanál s pulzným generátorom s kmitočtom až do 25 MHz s nastaviteľnou striedou, frekvenciou a dobou trvania nástupnej a zostupnej hrany. Kanál RF podporuje generovanie voliteľných priebehov a štandardných funkcií (ako pri CH1 a CH2) a funkcie sínus až do 160 MHz.


    Generovanie funguje na princípe true point-by-point (200 MSa/s, 100 MHz, rozlíšenie 14 bitov, 16k pamäte), ktorý vylepšuje nedostatky priamej digitálnej syntézy. Hlavná výhoda je, že nedochádza k preskakovaniu bodov v pamäti a menší jitter generovaného signálu.

    Sú dostupné bežné modulačné funkcie - AM, FM, PM, FSK, PWM a SUM a funkcie rozmietania (sweep) a burst. Funkcia sweep funguje vo frekvenčnom aj amplitúdovom režime. Prístroj umožňuje meranie frekvencie v rozsahu 5 Hz - 150 MHz.

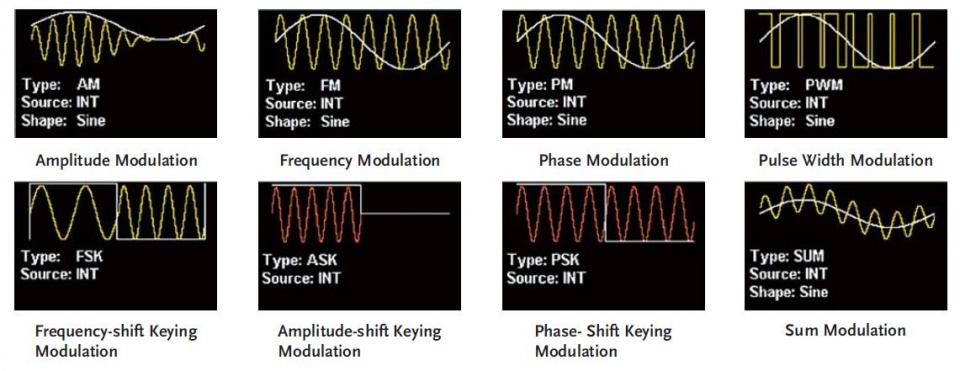

    priebehy modulácie


    MFG-2160MF má všetky terminály odizolované od šasi a zeme, čo je výsadou predovšetkým high-end generátorov. Izolačné napätie pri kanáloch je 42 V (AC peak + DC offset). Toto riešenie je ideálne na testovanie plávajúcich obvodov.


    Užívateľ má možnosť zadať priebeh signálu ručne pomocou klávesnice a ovládacích prvkov na prednom paneli prístroja, môže využiť zadanie pomocou súboru *.CSV (generované napríklad v Matlabe alebo Excele), môže použiť prepojenie s osciloskopom na uloženie a nahranie priebehu, alebo využiť voľne dostupný softvér AWES pre editáciu zložitejších priebehov.

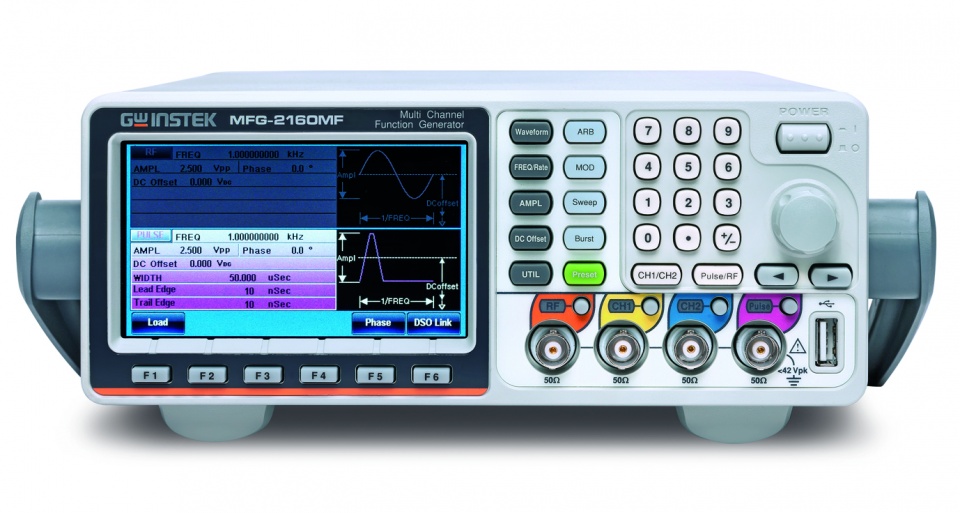

    front mfg-2160MF
